elektroniker hier anwesend ? rat gebraucht :)

Halebob

hat sich erledigt Wink

Red-Evil · Verfasst am: 31.05.2009, 11:50 Titel:

Fürs nächste mal, ich bin einer Wink

Halebob · Verfasst am: 31.05.2009, 12:57 Titel:

ah gut, hat sich wohl doch noch nicht erledigt Smile

ich tipps nochmal kurz ein.

Halebob · Verfasst am: 31.05.2009, 13:42 Titel:

so, ich könnte jetzt schreiben, was brauch ich für ein poti für 2 - 7 Kohm Smile

damit du denn hintergrund verstehst aber mal komplett Laughing

über meinem aquarium ist ein T5 lichtbalken mit 4x 35 watt T5 röhren.
derzeit gesteuert mit 2 normalen EVG gebrückt auf ein 220V kabel...

ich würde jetzt gerne jeweils 2 röhren einzeln steuern, mit lichtspielen
wie sonnenauf und untergang, bewölkung usw..

vorgesehen ist nun,
2 dimmbare EVG ( Osram QTI 2x35/49/220-240V DIM)
mit je 2 röhren..
das eine mit Osram T5 FH 35W/840 HE
das andere mit Osram T5 FH 35W/865 HE
röhrenlänge 144,9 und jeweils einer zuleitung pro EVG

das müsste ja dann schon mal leuchten Laughing

um das licht nun zu dimmen bedarf es einer schaltung, die 1 - 10 V am dimmausgang des EVGs regelt.

zum aufdimmen schalte ich 3 kondensator gold caps mit 0,1F 5,5V
in reihe zwischen + und - des dimmausgangs.

wenn das licht über eine zeitschaltuhr einschaltet, laufen die caps gegen 0
und das licht glimmt.. binnen 20 minuten laden die caps sich auf und geben die 10 volt durch. in diesen 20 minuten dimmt sich das licht langsam an...

um das licht dann wieder abzudimmen, schaltet eine weitere schaltuhr
ein relais, einen widerstand mit 3 bzw 5 kohm paralell, um die caps zu entladen.. das licht dimmt ab.. ist das licht aus, schaltet die erste schaltuhr ab.. die zweite schaltet erst ne viertel stunde spär das relais wieder ab um die caps vollständig zu entladen.

damit ich im falle das licht aber auch manuell einschalten kann,
kommt noch ein externer schalter, als weitere brücke paralell dazu.

jedes evg bekommt eine eigene schaltung, damit ich das licht nacheinander versetzt hochfahren kann, oder einen der beiden balken
wärend des tages etwas abdimmen und raufdimmen kann ..zB um eine wolke vor der sonne zu simulieren.
meine zeitschaltuhren kann ich tagweise bis 80 programme programmieren. dafür muss ich ja nur einen der balken, für 10 minuten den widerstand durchschalten und das licht fährt etwas runter.

und da wäre ich jetzt beim thema... die zeit und die stärke der dimmung
hängt von dem widerstand ab.. um da jetzt etwas rumzuspielen und das genau zu justieren, möchte ich den widerstand gegen einen poti tauschen.
als widerstand vorgesehen ist der ( bei conrad.de art.nr 420824-33 )

jetzt gibt es dort zig tausend potis und ich als nicht elektroniker
habe ein problem mit dem bezeichnungen, einen passenden rauszusuchen. der poti soll zwischen 2 und 7 kohm regeln..
zur not geht auch einer mit 3-6 kohm oder so ...

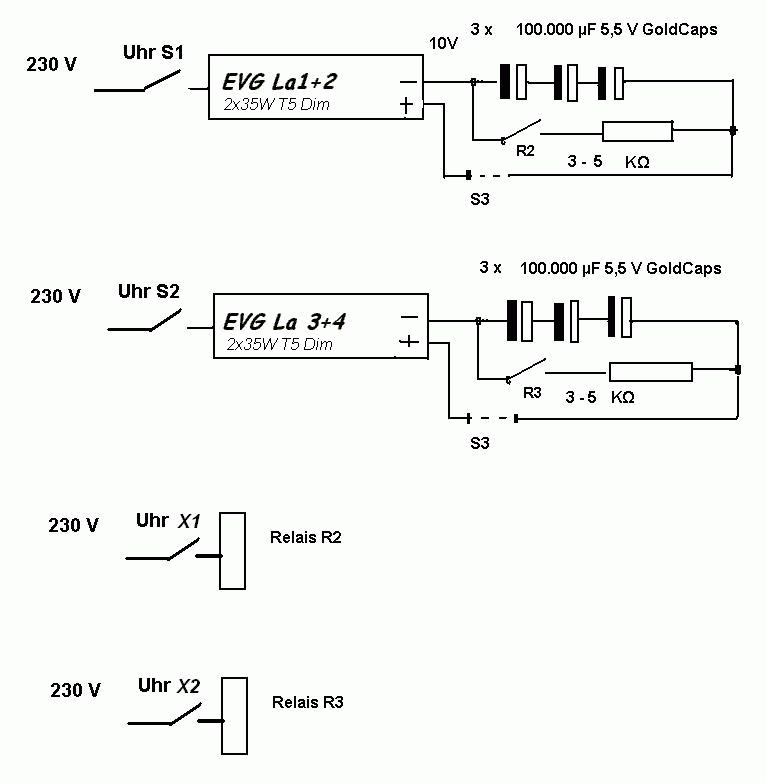

hier mal zur veranschaulichung ein schaltplan, wie das ganze geregelt
sein soll.

die uhren S1 und S2 schalten die evg ein...x1 und x2 schalten das relais für den widerstand.. und S3 ist jeweils ein schalter um die schaltung zu umgehen.

und da ich mich nicht mit fremden federn schmücken möchte *g*
die schaltung ist von norbert geister entwickelt Laughing

Dr.Oetker · Verfasst am: 31.05.2009, 14:59 Titel:

Hm,
ich versteh die Schaltung ehrlichgesagt nicht. EVGs sind über die "alte" analoge Lichtsteuerng mit 0-10V Technik dimmbar (wurde/wird auch in der Veranstaltungstechnik so verwendet). Dazu musst du die Spannung aber von einer Externen Quelle auf die EVGs geben, nur woher kommen die maximal 10V in der Schaltung? Irgendwas muss die Elkos doch aufladen?

Die Funktion des Schalters S3 will mir auch nicht klar werden, denn du trennst die Schaltung doch einfach nur auf (=Licht aus). Auf den Dimmzustand kannst du damit doch garkeinen Einfluss nehmen? Rolling Eyes

Und zu guter Letzt meine Bedenken wegen dem Widerstand: Beim in Reihe schalten der Elkos nimmt die Kapazität bei 3 Stück um den Faktor 3 ab. Und ein 2-7kOhm Widerstand wird das gebilde ruckzuck entladen haben, d.h. das Licht wird extrem schnell runterdimmen?

Wenn du es ganz professionell haben möchtest, könntest du mit einem Pult oder DMX-Demux aus dem Bereich der Veranstaltungstechnik arbeiten, aber das setzt halt das Pult oder einen PC mit DMX Software vorraus. Wäre wohl eher Ungeeignet für den Vorhaben. Laughing

Halebob · Verfasst am: 31.05.2009, 15:37 Titel:

so wie ich das verstanden habe, führt der dimmausgang permanent 10 volt. gedacht ist es ja, an diesen ausgang ein poti zu schliessen
und das licht damit anhand widerständen zu dimmen.

wenn ich den schalter öffne, nehme ich die schaltung aus dem kreislauf und das licht brennt normal.. wäre ja nichts anderes, als wenn ich gar nichts anschliessen würde Wink

dadurch das der ausgang weiterhin 10 volt ausgibt, hält es sich in der waage zwischen elkos laden und mit widerstand entladen, drum
dauert es 15 minuten bis die dinger restlos entladen sind..
für die restladung bleibt dann schaltuhr 2 länger offen.

die schaltung ist so auch bereits erprobt und verbaut worden Wink

Dr.Oetker · Verfasst am: 31.05.2009, 15:43 Titel:

Also brauchst du nun nur einen einstellbaren Widerstand von 2-7kOhm? Wink

2kOhm Festwiderstand in Reihe mit einem 4,7kOhm Poti (am besten linear).

Poti:
Artikel-Nr.: P6M-LIN 4,7K (@reichelt.de)

Dann kannst du von 2kOhm bis 6,7kOhm stufenlos regeln.

Halebob · Verfasst am: 31.05.2009, 16:10 Titel:

ah ok

das heisst das poti regelt von 0 - 4,7 + den festen von 2 mach
2 - 6,7 Smile

es würde also auch der vorletzte von der seite hier gehen ?

conrad

mir scheint als wäre dieser reichelt günstiger als conrad Smile

mal sehen ob ich die anderen teile auch bei dem finde.

bei conrad hatte ich halt die artikelnummern Smile

3x 473090-14 Kondensator Gold Caps 0,1F 5,5V
1x 420824-33 Widerstand 5,1kOhm
1x 503955-14 Relais 220 V für S 2

Dr.Oetker · Verfasst am: 31.05.2009, 16:14 Titel:

Der Conrad Link geht leider nicht...

Und ja, reichelt.de ist günstiger. Conrad ist eigentlich nur eine Alternative bei manchen exotischen Teilen, oder wenn du eine Filiale in der Nähe hast und schnell was brauchst.

Halebob · Verfasst am: 31.05.2009, 16:17 Titel:

noch ne frage..

100.000µF sind 0,1 fahräder ?? oder wie rechnet sich das Smile

Halebob · Verfasst am: 31.05.2009, 17:13 Titel:

supi, ich hab alles...

danke für die hilfe Cool
