Welche Kabel?

Mr_Horsepower · Verfasst am: 23.02.2011, 18:27 Titel: Welche Kabel?

Hi,

ich hab einen 500 Watt verstärker, mit dem ich meinen subwoofer betreiben will.
die frage ist nur, wie dick das kabel sein muss, das ich zur batterie legen muss.

fiat-gelb · Verfasst am: 23.02.2011, 19:35 Titel: Re: Welche Kabel?

hardstyler-hh · Verfasst am: 23.02.2011, 22:41 Titel:

6 mm² ist viel zu wenig. Auch wenn das vielleicht für 500 Watt ausreichend ist, hast du einen enormen Spannungsabfall auf der Leitung, da der Weg lang ist.

Ich würde mindenstes 16 mm² legen, egal wie Watt die Endstufe zieht.

Greetz

Mr_Horsepower · Verfasst am: 24.02.2011, 01:13 Titel:

der verstärker wird mit 20 Ampere abgesichert

aber ein 16mm² erscheint mir ein bisschen viel

fiat-gelb · Verfasst am: 24.02.2011, 08:17 Titel:

Guten Morgen

Auch auf die Gefahr hin als Klugscheißer oder Besserwisser (http://de.wikipedia.org/wiki/Besserwisser) wieder beschimpft zu werden hier noch mal eine Antwort zu dem Thema

"Kabelquerschnitt"

Mr_Horsepower · Verfasst am: 24.02.2011, 19:59 Titel:

ok danke

kai.hahn · Verfasst am: 28.02.2011, 22:14 Titel:

Heaaah!

Endlich mal jemand der auch Elektrotechnik gelernt hat...wurde mal Zeit das Glauben durch Wissen widerlegt wurde.

Weiter so!

Maximus · Verfasst am: 01.03.2011, 00:00 Titel:

Ohne fiat-gelb zu nahe treten oder seinen Beitrag in irgend einer Weise schlecht machen zu wollen, aber diese Rechnung haette sich auch jeder selber unter Zuhilfenahme einer Formelsammlung aufstellen koennen.

Leider ist es viel einfacher schnell 2 Zeilen zu tippen, als 5 Minuten Hirnschmalz zu inverstieren und froh zu sein, dass man den Stoff aus der Schule noch drauf hat.

@fiat-gelb:
Verfass es doch in ein How-To und poste es in der Kategorie "FAQ, Testberichte und Anleitungen".
Dann brauch jeder, den eine Aehnliche Frage "quaelt" nur noch die Leistung seines Verstaerkers einsetzen und bekommt eine wissenschaftlich fundierte Antwort Wink

MfG Maximus

fiat-gelb · Verfasst am: 01.03.2011, 06:14 Titel:

hardstyler-hh · Verfasst am: 01.03.2011, 10:27 Titel:

Ich werde hier niemanden als Klugscheißer beschimpfen, der sich mit Mathe auseinandersetzen kann.

Um deine FAQ schonmal ein bisschen aufzuarbeiten:

Ich verweise erstmal auf diese Seite:

http://www.8ung.at/elektrotechnik/AM/1f.htm

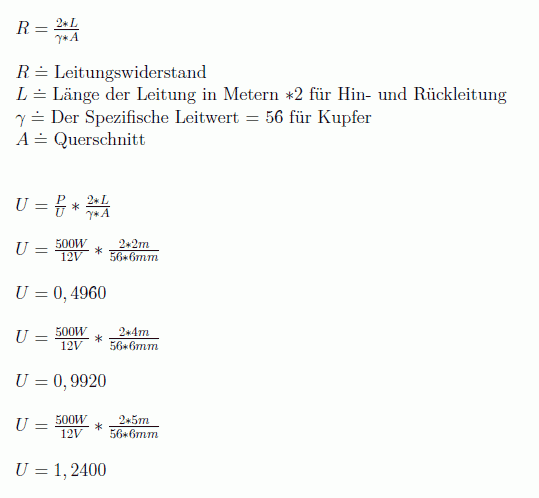

Wenn ich nur ein bisschen an der Leitungslänge schraube, bekomme ich auf einmal einen Abfall von einem Volt. Deswegen bin ich von 16² ausgegangen.

Ich komme nicht mit 2 Metern nach hinten zur Endstufe. Ich rechne immer mit 5! So kommen hinterher keine bösen Überraschungen.

Und jetzt nochmal kurz meine Berechnungen in Prozent:

Jetzt nochmal eben die Berechnung mit 5 Metern und 16 mm²:

Vielleicht habe ich in meinem Beitrag keine Berechnungen aufgeführt, jedoch war meine Aussage auch nicht einfach nur so daher gesagt.

10 % bei 12V sind immerhin 1.2V! D.h., die Endstufe wird nur noch mit 10,8 V versorgt. Bei laufendem Motor verringern sich natürlich die Prozentzahlen (der Faktor Stromstärke bei der Widerstandsrechnung wird kleiner, dementsprechend auch Widerstand kleiner). Ebenso wird der erste Faktor bei der Prozentrechnung kleiner.

Rechnet man nun noch mit ein, dass die Endstufe nur maximal 240 W ziehen kann, langen 6 mm² sicherlich.

PS: Bitte sieh meinem Beitrag nicht abwertend, er ist überhaupt nicht so gemeint. Wie gesagt, ich schätze es, wenn jemand hier mit Mathe umgehen kann.

Greetz
